hadriel Posté(e) le 26 mars 2023 Share Posté(e) le 26 mars 2023 Il y a 12 heures, Ziggy Stardust a dit : Je me posais une question, et je n'arrive pas à trouver de réponse en ligne : Le brouilleur de queue de SPECTRA est il Aesa ou est-ce une antenne mécanique ? A mon avis ni l'un ni l'autre, il ne doit pas être directionnel. Donc même pas PESA non plus. 1 1 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Ziggy Stardust Posté(e) le 26 mars 2023 Share Posté(e) le 26 mars 2023 Il y a 13 heures, Patrick a dit : Tu vois une antenne mécanique quelque part? Merci, j'avais raté cette infographie, super photos ! 1 1 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...

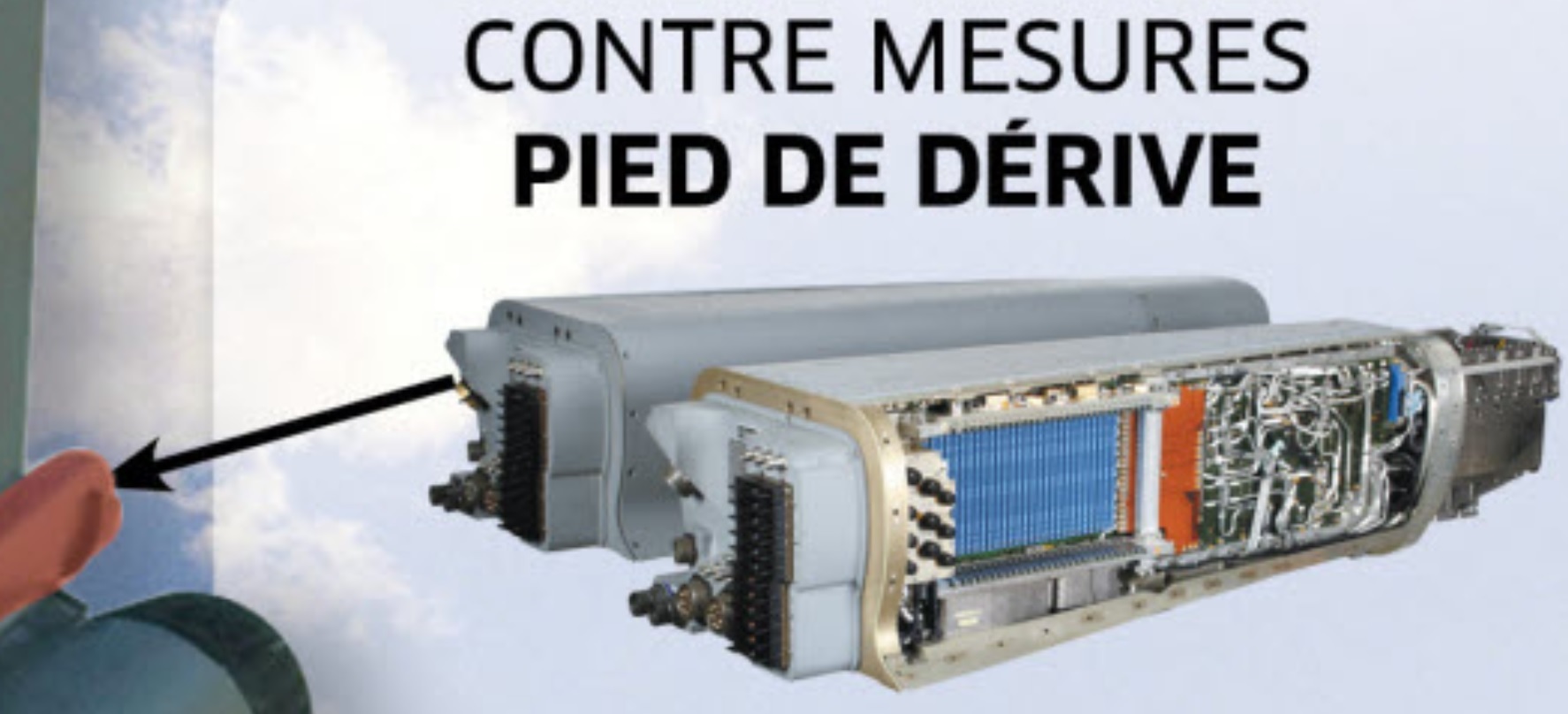

Patrick Posté(e) le 26 mars 2023 Share Posté(e) le 26 mars 2023 (modifié) Il y a 2 heures, hadriel a dit : A mon avis ni l'un ni l'autre, il ne doit pas être directionnel. Donc même pas PESA non plus. Et le meilleur argument pour cette idée c'est de voir les receveurs en sommet de dérive à l'arrière, qui sont en deux pans, orientés l'un vers l'arrière gauche et l'autre vers l'arrière droite. Donc on est en droit de penser qu'en bas l'émetteur émet dans toutes les directions pour couvrir le même angle que les antennes plus haut. Une contrainte ou une opportunité? Maintenant à l'avenir je verrais bien une petite antenne incurvée voire bombée pour couvrir plus d'espace, ou mieux, une antenne tronconique avec une partie pariétale. Enfin question refroidissement ça doit vite devenir un casse-tête. Cela étant vu qu'on trouve en avant de cette antenne des cartes avec vraisemblablement des librairies de menace dedans... Je ne m'en fais pas trop pour les capacités du brouilleur. Modifié le 26 mars 2023 par Patrick Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
stormshadow Posté(e) le 26 mars 2023 Share Posté(e) le 26 mars 2023 Citation A mon avis ni l'un ni l'autre, il ne doit pas être directionnel. Donc même pas PESA non plus. Normalement toutes les antennes SPECTRA sont AESA. Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
TMor Posté(e) le 26 mars 2023 Share Posté(e) le 26 mars 2023 Il y a 20 heures, Ziggy Stardust a dit : Bonsoir, Je me posais une question, et je n'arrive pas à trouver de réponse en ligne : Le brouilleur de queue de SPECTRA est il Aesa ou est-ce une antenne mécanique ? Pas mal la planque pour les disquettes 3.5 pouces. Ça me rappelle mes années Amiga. Ah non, c'est une illusion optique. Good bye. 1 2 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
C’est un message populaire. herciv Posté(e) le 26 mars 2023 C’est un message populaire. Share Posté(e) le 26 mars 2023 (modifié) Il y a 22 heures, Ziggy Stardust a dit : Bonsoir, Je me posais une question, et je n'arrive pas à trouver de réponse en ligne : Le brouilleur de queue de SPECTRA est il Aesa ou est-ce une antenne mécanique ? Rien n'est mécanique là-dedans si ce n'est le fluide de refroidissement. Chaque rack est une carte qui contient des éléments qui permettent de faire du bruits dans les bandes nécessaires. Un couleur de rack une bande. Ca ressemble à çà La géométrie des dessins sur la carte permet d'avoir une fonction. Les hyper sont un domaine intermédiaire entre l'électronique et l'optique. La taille des dessins dépend énormément de la fréquence de travail et du matériaux de la carte. Sachant que la place est comptée dans un chasseur il faut pas mal de talent pour intégrer des bandes "éxotiques" sur une carte. Modifié le 26 mars 2023 par herciv 1 7 2 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Titus K Posté(e) le 15 juin 2023 Share Posté(e) le 15 juin 2023 (modifié) C'est quoi le capteur noir sur le bord d'attaque de l'aile à 2 minutes pile dans la video ? J'arrive pas a trouver sur des graphiques... Modifié le 15 juin 2023 par Titus K Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
ywaDceBw4zY3tq Posté(e) le 15 juin 2023 Share Posté(e) le 15 juin 2023 (modifié) Un feu de signalisation, si je ne dis pas de bêtise Modifié le 15 juin 2023 par ywaDceBw4zY3tq 1 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
FATac Posté(e) le 15 juin 2023 Share Posté(e) le 15 juin 2023 il y a 6 minutes, ywaDceBw4zY3tq a dit : Un feu de signalisation, si je ne dis pas de bêtise Exact, feu de position tribord (vert). 1 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Titus K Posté(e) le 15 juin 2023 Share Posté(e) le 15 juin 2023 ah oui... mince 1 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
ywaDceBw4zY3tq Posté(e) le 15 juin 2023 Share Posté(e) le 15 juin 2023 (modifié) il y a 6 minutes, Titus K a dit : ah oui... mince L'équipement SPECTRA a bord du Rafale est bien détaillé sur ce schéma, si un élément extérieur visible n'est pas dessus, peu probable que ça fasse parti du système. https://www.thalesgroup.com/fr/spectra-suite-detection-et-dautoprotection-multispectrale-du-rafale Modifié le 15 juin 2023 par ywaDceBw4zY3tq Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Deres Posté(e) le 15 juin 2023 Share Posté(e) le 15 juin 2023 Dans la queue, c'est un calculateur avec un ensemble de cartes électroniques montes sur des bus. Je ne pense pas que ce soit uniquement des cartes hyperfréquences. Il doit y avoir aussi des cartes informatiques classiques pour la gestion de l’équipement. Les antennes des brouilleurs sont censes être AESA mais il me semble ne jamais avoir vu d'image détaillées sans les capots. Apres AESA cela ne veut pas obligatoirement dire des centaines d’émetteurs unitaires avec un faisceau de brouillage hyper-fins. Meme quelques émetteurs permettent une certain directivité mais avec un lobe plus large. 2 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
ywaDceBw4zY3tq Posté(e) le 15 juin 2023 Share Posté(e) le 15 juin 2023 Est-ce qu'on sait si les TRMs des brouilleurs sont les mêmes que ceux du radar ? Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Titus K Posté(e) le 15 juin 2023 Share Posté(e) le 15 juin 2023 il y a 42 minutes, ywaDceBw4zY3tq a dit : L'équipement SPECTRA a bord du Rafale est bien détaillé sur ce schéma, si un élément extérieur visible n'est pas dessus, peu probable que ça fasse parti du système. https://www.thalesgroup.com/fr/spectra-suite-detection-et-dautoprotection-multispectrale-du-rafale Oui c'est le schema que je regardais et il est tres bien d'ailleurs, mais je me suis dis :"tiens ils ont oublié de montrer un de leur super capteurs" Bah non, c'est les phares... 1 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
mgtstrategy Posté(e) le 16 juin 2023 Share Posté(e) le 16 juin 2023 13 hours ago, Titus K said: Oui c'est le schema que je regardais et il est tres bien d'ailleurs, mais je me suis dis :"tiens ils ont oublié de montrer un de leur super capteurs" Bah non, c'est les phares... Dis donc Titus, tu es passé par la case présentation de notre Cher forum? ;) Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Delbareth Posté(e) le 16 juin 2023 Share Posté(e) le 16 juin 2023 il y a une heure, mgtstrategy a dit : Dis donc Titus, tu es passé par la case présentation de notre Cher forum? ;) Mais oui mais oui, son 1er message même. Tous ne sont pas aussi attentif aux us et coutumes ! 1 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
mgtstrategy Posté(e) le 16 juin 2023 Share Posté(e) le 16 juin 2023 Aussi discret que spectra! 1 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Deres Posté(e) le 16 juin 2023 Share Posté(e) le 16 juin 2023 Il y a 22 heures, Titus K a dit : Oui c'est le schema que je regardais et il est tres bien d'ailleurs, mais je me suis dis :"tiens ils ont oublié de montrer un de leur super capteurs" Bah non, c'est les phares... Si SPECTRA t’intéresse vraiment je te conseille de lire tout le fil depuis le debut. Il y a dedans pleins d'explications pointus que tu ne trouvera pas sur internet. 1 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Ziggy Stardust Posté(e) le 16 juin 2023 Share Posté(e) le 16 juin 2023 Avec le Rafale F4, les brouilleurs de Spectra vont passer à la technologie GaN, mais cela me fait me poser une question Entre le F4 et la première itération de Spectra (sur F2 il me semble), y a t il eu des modifications hardware du système ? Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Deres Posté(e) le 16 juin 2023 Share Posté(e) le 16 juin 2023 il y a 7 minutes, Ziggy Stardust a dit : Avec le Rafale F4, les brouilleurs de Spectra vont passer à la technologie GaN, mais cela me fait me poser une question Entre le F4 et la première itération de Spectra (sur F2 il me semble), y a t il eu des modifications hardware du système ? Il y avait un SPECTRA sur F1. 1 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Ziggy Stardust Posté(e) le 16 juin 2023 Share Posté(e) le 16 juin 2023 il y a 7 minutes, Deres a dit : Il y avait un SPECTRA sur F1. Au temps pour moi ! Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Kamelot Posté(e) le 16 juin 2023 Share Posté(e) le 16 juin 2023 Sur ce site, il y a des "bricoles"... https://omnirole-rafale.com/avionique/spectra/ Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Kamelot Posté(e) le 16 juin 2023 Share Posté(e) le 16 juin 2023 il y a 31 minutes, Ziggy Stardust a dit : Avec le Rafale F4, les brouilleurs de Spectra vont passer à la technologie GaN, mais cela me fait me poser une question À terme et avec les composants GaN, on poura même parler d'un "système antennaire" avec le radar... 2 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Patriotic Posté(e) le 20 juillet 2023 Share Posté(e) le 20 juillet 2023 (modifié) Voici quelques photos très interrésantes de pages provenant de la " Nouvelle revue d'aéronautique et d'astronomie" publié en 1997. Je dois remercier un américain pour l'obtention de ces photos (hello DirectSupport). Ces photos sont a propos de la genèse de spectra, ses capacité et ses innovations. https://imgur.com/a/gBghP8L Il y a normalement 8 images, faites moi un MP si il y a un problème d'affichage Modifié le 20 juillet 2023 par Patriotic 4 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
Picdelamirand-oil Posté(e) le 20 juillet 2023 Share Posté(e) le 20 juillet 2023 il y a 38 minutes, Patriotic a dit : Voici quelques photos très interrésantes de pages provenant de la " Nouvelle revue d'aéronautique et d'astronomie" publié en 1997. Je dois remercier un américain pour l'obtention de ces photos (hello DirectSupport). Ces photos sont a propos de la genèse de spectra, ses capacité et ses innovations. https://imgur.com/a/gBghP8L Il y a normalement 8 images, faites moi un MP si il y a un problème d'affichage A la fin de l'article, la description des moyens d'essais fait penser au simulateur d'environnement qui n'est toujours pas au point pour le F-35. Sauf que là il l'ont mis au point au début du développement et l'ont utilisé pour la mise au point du système, économisant un nombre considérable d'essais en vol. 2 Citer Lien vers le commentaire Partager sur d’autres sites More sharing options...
